自転車のスポーク：完全ガイド

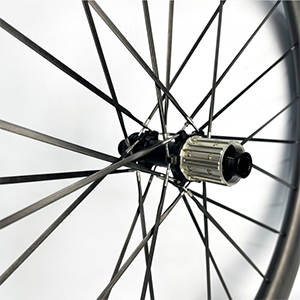

スポークは、自転車の性能、耐久性、そして乗り心地全体において重要な役割を果たします。ハブとリムをつなぐシンプルな細い棒のように見えますが、実際にはホイールの強度、安定性、そして効率性の要となるものです。高性能なアップグレードを求めるサイクリストのために、当社のトップファイア カーボンファイバースポーク 超軽量設計と優れた剛性を実現し、道路やトレイルでのスピードと応答性を向上させます。
この記事では、自転車のスポークの多面的な世界を探求します。その基本的な機能や種類から、使用される素材、そしてホイールの張力を決定する編み方まで、その詳細をご紹介します。また、実用的なメンテナンスのヒントや、様々なサイクリング競技に適したスポークの選び方についても解説します。よりスムーズでレスポンスの良い乗り心地を求める方にとって、自転車のスポークについて深く理解することは理想的な出発点となるでしょう。
スポークはハブとリムを繋ぐ単なるパーツではありません。自転車の性能、快適性、耐久性に不可欠な要素です。その影響は3つの主要な領域に反映されます。
スポークの最も重要な機能の一つは、ライダーの体重をホイール全体に均等に分散させることです。スポークは、応力を一点に集中させるのではなく、ハブとリムの間で荷重を分散させます。このバランスの取れた支持は、リムの損傷を防ぎ、衝撃の大きいライディングや重い荷重がかかった場合でもホイールの強度を維持します。
適切なスポークの張力はホイールの安定性に不可欠です。すべてのスポークの張力がバランスよく保たれていれば、ホイールはまっすぐに保たれます。しかし、たとえ1本のスポークでも緩すぎたりきつすぎたりすると、ホイールがぐらつき、操縦性と安全性に影響を与える可能性があります。定期的に張力をチェックすることで、スムーズで安定した乗り心地を維持できます。
スポークは、路面やトレイルからの振動や軽微な衝撃を吸収する役割も担っています。圧力を受けてわずかにたわむことで、ライダーへの衝撃を軽減し、快適性を向上させ、疲労を軽減します。これは、安定性とトラクションが極めて重要な荒れた路面では特に効果的です。

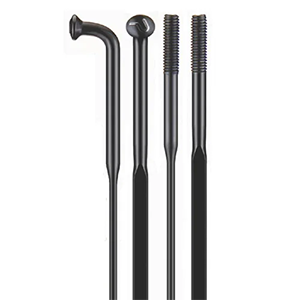

スポークヘッドは、ハブに嵌合する平らなキノコ型の先端部分です。スポークをしっかりと固定し、ハブからリムへトルクと回転力を伝達します。スポークヘッドに損傷やひび割れが生じると、すぐにホイールが破損し、性能が低下する可能性があります。
ヘッドのすぐ横にあるエルボは、スポークがハブフランジから出てリムと一直線になるように90度の角度を形成しています。この曲がり部分は高い応力を受ける部分であり、スポークの破損が最も起こりやすい箇所の一つです。特にスポークの張力が不均一だったり、ホイールの組み立てが粗雑だったりすると、破損が起こりやすくなります。
シャフトはスポークの中央部の長い部分で、通常は強度と耐腐食性を高めるためにステンレス鋼で作られています。高級ホイールでは、重量と空気抵抗を軽減するために、ダブルバテッドスポーク（中央が細い）、ブレードスポーク（空力特性）、またはカーボンファイバースポークが使用されることがあります。シャフトは、適切なホイールアライメントと衝撃吸収性を維持するために、剛性と柔軟性の絶妙なバランスを保つ必要があります。
シャフトの先端には、スポークをニップルに接続するためのネジ山があります。このネジ山はスポークの張力調整に不可欠であり、ホイールの真直度と構造的安定性に直接影響を及ぼします。
ニップルは、スポークの先端にねじ込まれ、リム内に収まる、小さいながらも重要な部品です。ナットと同様の機能を持ち、スポークレンチで回すことで張力を増減できます。ニップルを適切に調整することで、ホイールの真円度とバランスが保たれ、正確なパフォーマンスと安全なライディングが可能になります。

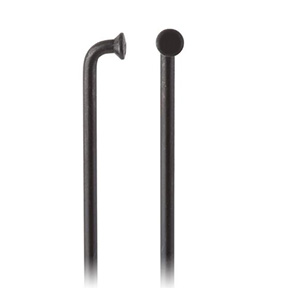

Jベンドスポークは、自転車で最も一般的なスポークです。スポークヘッド付近の小さな「J」字型の曲がりにちなんで名付けられ、数十年にわたって業界標準となっています。
メリット：入手しやすく、コストパフォーマンスに優れ、交換も簡単です。ほとんどの自転車店でJベンドスポークを在庫しているので、修理も迅速かつ安価に行えます。
欠点：この曲げは応力が集中する箇所です。スポークの張力が適切にバランスされていないと、エルボは時間の経過とともに疲労し、破損しやすくなります。
主な用途：Jベンドスポークは、エントリーレベルの通勤用自転車から頑丈なマウンテンバイクまで、あらゆる自転車に使用されています。汎用性の高いホイールとして最適です。

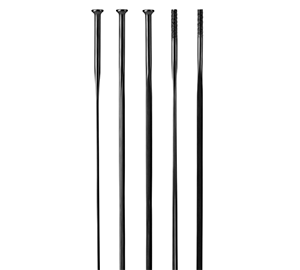

ストレートプルスポークは曲がりを完全になくし、ハブとリムの間の直接的な直線接続を提供します。
J ベンドとの違い: 90 度の角度がないため、たわみが少なくなり、弱い部分が少なくなり、張力をより均等に保つ強力なスポークが得られます。
空力特性と張力特性のメリット：これらのスポークは、より高くバランスの取れた張力を実現できることが多く、パワー伝達とホイールの剛性が向上します。さらに、スポークの曲がりによる空気の流れの乱れがないため、空力特性も若干向上します。
互換性の問題：このタイプには、ストレートプルスポーク用に設計された専用のハブが必要です。つまり、選択肢が少なく、交換費用が高額になる傾向があります。
ブレードスポークはエアロスポークとも呼ばれ、風をより効率的に切り抜けるために平らまたは楕円形になっています。
空気抵抗の低減：これらは空気力学に基づいて設計されています。空気抵抗を低減することで、特にタイムトライアルやロードレースにおいて、競技ライダーに真の優位性をもたらします。
レースでの使用: プロのロード バイクやトライアスロンのセットアップでは、1 ワットと 1 秒が重要となるブレード スポークが使用されることが多いです。
組み立てと取り付け：ブレードスポークは、ホイールを組み立てる際に、平らな面が風上を向くように正しく調整する必要があります。取り付けや調整には専用の工具が必要なことが多く、初心者には扱いにくいです。
自転車のスポークにおいて、素材は非常に重要です。適切なスポーク素材を選ぶことで、強度の向上、軽量化、乗り心地の向上、そして空力性能の最大化を図ることができます。
ステンレス鋼は、サイクリング界で圧倒的に最も人気のあるスポーク素材です。それには十分な理由があります。強度、耐久性、耐腐食性に優れているため、通勤用自転車から高性能ロードホイールまで、あらゆる用途に最適です。ステンレス鋼スポークは信頼性と価格のバランスに優れ、長期間にわたって安定した張力を維持します。多くのホイールビルダーやメカニックは、その実績と入手しやすさからステンレス鋼を信頼しています。
アルミスポークはスチールよりも軽量ですが、軽量化には代償が伴います。耐久性が低く、疲労や破損が発生しやすいのです。アルミは柔らかいため、負荷がかかると変形や割れが生じる可能性があります。そのため、アルミスポークは珍しく、ニッチな用途や実験的な用途でのみ使用されることが多いです。アルミスポークは軽量化に多少のメリットをもたらしますが、取り付けには注意が必要で、ヘビーデューティーな用途にはお勧めできません。
チタンは、スチールよりも軽量でありながらアルミニウムよりも強度が高く、優れた耐腐食性も備えています。また、わずかに弾力性があるため、乗り心地も向上します。しかし、この優れた性能にはそれなりの値段が伴います。チタンスポークは高価で入手が難しく、カスタムビルドやハイエンドのパフォーマンスホイールにのみ使用されることが多いです。
カーボン ファイバーは、超軽量で非常に硬く、最大の空気力学的効率を実現するように設計された、スポーク材料技術の最先端技術です。 カーボンスポーク 一秒一秒が勝負を分ける高級レーシングホイールによく見られます。金属製スポークのようにネジ山が切られておらず、専用のハブシステムに一体成形されています。そのため、修理や交換が難しく、特定のホイールセットでしか使用できません。
スポーク数は、自転車のホイールにおいて最も見落とされがちな重要な要素の一つです。ホイールの強度、重量、そして用途に直接影響を及ぼします。一般的に、スポークの数が多いほど荷重分散と耐久性が向上し、スポークの数が少ないほど軽量化と空力性能が向上します。
現代の自転車のほとんどは、24本、28本、32本、または36本のスポークを持つホイールを備えています。それぞれの構成は特定の目的を果たします。
24本スポーク：高級ロードバイクやレース用ホイールに多く採用されています。スポーク数が少ないほど風圧抵抗が少なく、重量も軽くなり、スピードや登坂性能に優れています。ただし、強度がやや劣るため、体重の重いライダーや荒れた路面には適さない場合があります。
28本スポーク：高性能ロードバイクによく見られる、汎用性の高い中間的なスポークです。空力性能と耐久性をバランスよく兼ね備えており、トレーニングにもレースにも最適です。
32本スポーク：ツーリングバイクやグラベルバイクを含む多くのバイクの伝統的な標準です。長距離走行や荷物を積んだツーリングでも優れた強度と信頼性を発揮します。
36本スポーク：最大限の強度を実現するために設計されています。マウンテンバイク、タンデムバイク、カーゴバイクなどに採用されており、最大限の耐荷重と耐久性を求めるライダーに最適です。
ロードバイク：軽量性とパフォーマンスを重視するなら、24～28本のスポークが一般的です。レーサーはスピード重視で24本を選ぶことが多い一方、エンデュランス系のライダーはサポート力を重視して28本を選ぶこともあります。
グラベル バイクとシクロクロス バイク: 28 ～ 32 本のスポークにより、過度の重量を加えることなく、さまざまな地形に必要な耐久性を実現します。
マウンテンバイク：ライディングスタイルに応じて、通常は32本または36本のスポークが採用されています。アグレッシブなダウンヒルやエンデューロのライダーは、耐衝撃性を最大限に高めるため、36本のスポークを好む傾向があります。
ツーリングバイクとカーゴバイク：必ず36本スポークを選びましょう。荷物や乗客を乗せる場合、構造上の強度は不可欠です。
電動自転車 (E-バイク): 通常、モーターとバッテリー システムの追加重量を支えるために 36 本以上のスポークがあります。

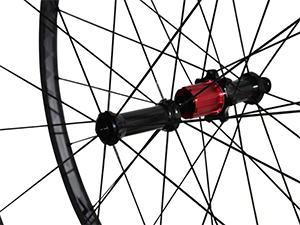

スポークの配列、いわゆる「レーシングパターン」は、ホイールの強度、レスポンス、耐久性に大きく影響します。レーシングは見た目だけの問題ではなく、物理的性質、張力、そして機能性も考慮に入れた設計です。
ラジアル組は、最も直線的でミニマルなスポークパターンです。このデザインでは、スポークはハブからリムまで、他のスポークと交差することなく一直線に伸びています。
軽量で空力性能に優れている：ラジアル組はスポークの長さを可能な限り短くするため、軽量化と空気抵抗の低減を実現します。そのため、ロードバイクのパフォーマンス重視のフロントホイールに最適です。
ディスクブレーキのないフロントホイールに最適：ラジアル組は高トルクに耐えられるように設計されていません。そのため、ディスクブレーキのないフロントホイールにのみ使用されることがほとんどです。リアホイールやディスクブレーキホイールでは、交差するスポークが少ないため、負荷がかかった際にスポークが抜けてしまう可能性があります。
これらのパターンは、各スポークがハブの同じ側にある他のスポークと何回交差するかを表します。交差が多いほどスポークが長くなり、より大きな力に耐えることができます。
2クロス（2X）：各スポークが2本のスポークを交差させるパターン。このパターンは軽量性と強度のバランスに優れています。シクロクロスやグラベルライドなど、ある程度のトルクを必要とする軽量ホイールによく使用されます。
3クロス（3X）：ロードバイク、グラベルバイク、マウンテンバイクで最も一般的なパターンです。各スポークが3本ずつ交差することで、優れた強度、均一な張力、そして衝撃吸収性を実現します。過度の重量増を避けながら耐久性を求めるなら、このパターンがお勧めです。
4クロス（4X）：主にタンデムバイク、カーゴバイク、ダウンヒルバイクなどの高負荷用途に使用されます。スポークパスが長く、交差が複数あるため、ホイールの堅牢性は向上しますが、重量と構造の複雑さが増します。
ロード サイクリスト: スピードと信頼性を兼ね備えたラジアル (フロント) と 2X または 3X (リア)。
グラベルとシクロクロス: 強度と応答性のバランスをとるために 3X。
マウンテンバイカー: 地形やライディング スタイルの激しさに応じて 3X または 4X。
ツーリングと貨物: 最大の耐荷重性を確保するため、常に 3 倍または 4 倍にします。
適切なスポークを選択することは、ホイールの見た目だけの問題ではなく、自転車のパフォーマンス、耐久性、安全性に影響を与える重要な決定です。
ライディングスタイル：スプリント、登坂、荒れた地形を攻めるアグレッシブなライダーには、より強度が高く耐久性の高いスポークが求められます。多くの場合、スポーク本数が多く、より頑丈な編みパターンが採用されています。一方、カジュアルな通勤やレジャーサイクリストは、軽量化と空力性能を優先できます。
自転車の種類: 自転車の種類ごとに独自の要件があります。
ロードバイクは、軽量でスポーク数の少ないホイール（多くの場合24～28本）を採用することで、スピードと効率性を高めています。最高のパフォーマンスを目指すサイクリストは、トップファイアを検討してもよいでしょう。 カーボンスポーク 空気力学を向上させ、重量を軽減します。
マウンテン バイクには、衝撃や衝突、厳しい条件に対応するために 32 ～ 36 本のスポークが必要です。
グラベル バイクは中間に位置し、パフォーマンスと耐久性の両方を考慮して、通常 28 ～ 32 本のスポークを備えています。
電動自転車はモーターによる動力と重量の増加によりホイールに余分な負担がかかるため、36 本以上のスポークが理想的です。
ライダーの体重: 重いライダーには、スポークの疲労やホイールのたわみを防ぐために、より多くのスポークとより強力な素材を使用したホイールが必要です。
地形：荒れた道路、トレイル、あるいは荷物を積んだツーリングには、強度と耐衝撃性に優れたホイールが必要です。そのような場合、3クロスの編みパターンを持つステンレススチールスポークは信頼できる選択肢です。
スポーク数とホイールの強度には直接的な相関関係があります。スポーク数が多いほど荷重分散が向上し、耐久性も向上しますが、重量が増加し、空気抵抗がわずかに増加します。スポーク数が少ないほど重量は軽減され、速度は向上しますが、耐久性は低下し、負荷がかかった際に破損しやすくなります。
スポークの破損は、単一の欠陥ではなく、複数の要因が組み合わさって発生することがよくあります。最も一般的な原因は次のとおりです。
1. 長年の使用または不適切な張力による金属疲労。
2. 腐食（特に低品質のスポークや湿気、塩分の多い環境で発生）
3. スポークの張力が不均一であったり、レースパターンがずれているなど、ホイールの組み立てが不十分。
4. 道路の穴、飛び降り、衝突などによる衝撃による損傷。
1. スポークの疲労は一夜にして起こるものではありません。サイクリストが注意すべき微妙な兆候がいくつかあります。
2. 走行中に「チン」という音が聞こえる場合は、スポークが折れたり、ストレスによってずれたりしている可能性があります。
3. ホイールがぐらついたり、ブレーキ パッドに擦れたりする場合は、張力が不均一であるか、スポークが破損している可能性があります。
4. スポークヘッドまたはニップル領域の近くに目に見える亀裂または腐食がある。
特に長距離走行や衝撃を受けた後は、定期的な点検と張力のチェックを行うことで、将来的に大きな問題が発生するのを防ぐことができます。
1. スポークのトラブルを防ぐには、定期的な点検が第一歩です。専門家は、少なくとも月に1回はスポークの張り具合を確認することを推奨しています。オフロード、ツーリング、電動アシスト自転車に乗る場合は、さらに頻繁に確認することをお勧めします。
2. ホイールを回転させて左右の揺れがないか確認します。左右の揺れがある場合は、スポークの張力が不均一である可能性があります。
3. スポークを2本指でつまんでみてください。どれも同じようにしっかりしているはずです。もし片方だけがかなり緩いと感じる場合は、修理が必要かもしれません。
4. 音を聴く：健康なスポークは、弾くとはっきりとした「ピン」という音を発します。鈍い音や平坦な音は、張力の低下や疲労の兆候かもしれません。
1. スポークレンチで微調整が可能です。ニップルを少し締めたり緩めたりしてバランスを整えますが、必ず少しずつ調整してください。
2. より深刻なアライメントのずれ、または複数のスポークが影響を受けている場合は、専門のホイールビルダーに依頼するのが最善です。不適切なテンショニングは、メリットよりもデメリットをもたらす可能性があります。
1. 柔らかいブラシまたは布と温かい石鹸水を使用して、スポークとニップルの周りを清掃します。
2. 保護コーティングを損傷する可能性があるため、強力な脱脂剤や溶剤は使用しないでください。
3. よくすすいで、清潔な布で乾かします。
自転車のスポークは単なるホイールの部品ではありません。トレイルを駆け抜ける時も、スピードを追い求める時も、あらゆるライドの静かなパートナーです。スポークの種類、素材、張力、パターンを理解することで、ホイールの性能を最大限に引き出すことができます。定期的なメンテナンスと適切なアップグレードは、乗り心地と安全性の向上に大きく貢献します。
1. 自転車のスポークの張りはどのくらいの頻度で確認すべきですか?
特に頻繁に走行する場合や荒れた地形を走行する場合は、少なくとも月に 1 回は点検してください。
2. スポークが折れた状態でも乗れますか？
理想的ではありませんが、短距離であれば慎重に走行できます。リムの損傷を防ぐため、できるだけ早く修理してください。
3. スポークの数が多いほど強度が増すのでしょうか?
必ずしもそうとは限りません。スポークの数が多いほど重量も増します。ライディングスタイルと路面状況によって異なります。
4. マウンテンバイクに最適なスポークの素材は何ですか?
ステンレス鋼は耐久性と衝撃吸収性に優れています。
5. ホイールの調整はスポークの張力の調整と同じですか?
これらは密接に関連しています。ツルーイングとは、ホイールをまっすぐにするためにスポークを締めたり緩めたりすることです。
